Forward AM Ultracur3D RG 9400 B FR: resina 3D ignífuga UL 94 V-0 y sin halógenos
La Ultracur3D RG 9400 B FR es una resina 3D ignífuga de Forward AM (antes BASF Forward AM) para piezas de producción que deben cumplir UL 94 V-0: según su ficha técnica logra V-0 desde 2 mm de espesor, un HDT de 255 °C a 0,45 MPa (280 °C con curado térmico) y 3900 MPa de módulo, sin halógenos.
Es para quien imprime carcasas de electrónica, conectores, útiles que trabajan junto a fuentes de calor o recambios industriales donde la norma de fuego no es negociable. Dentro de la gama Ultracur3D es la única ignífuga, y encima es de las que más temperatura aguantan.
Puntos clave
-
Fuego: UL 94 V-0 a 2, 2,5 y 3 mm; V-1 a 1,5 mm
-
Sin halógenos, según Forward AM
-
Temperatura: HDT de 255 °C (UV) o 280 °C (UV + térmico) a 0,45 MPa
-
Ferrocarril: EN 45545-2, HL1 en R22 y HL2 en R23 y R24
-
Eléctrica: 31 kV/mm de rigidez dieléctrica y CTI PLC 0 (≥ 600 V)
-
Tecnología: DLP y LCD, a 385 o 405 nm
-

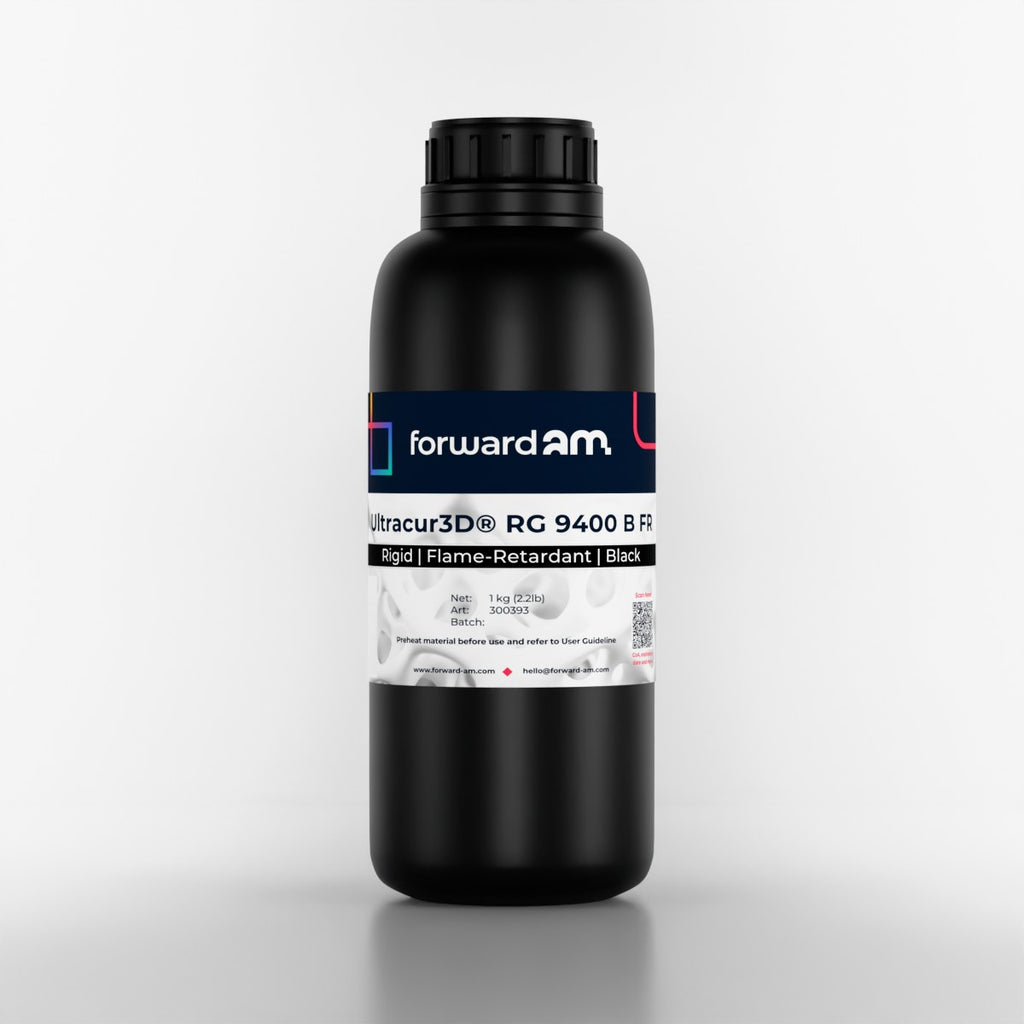

Color: negro, en bote de 1 kg
Para qué piezas sirve

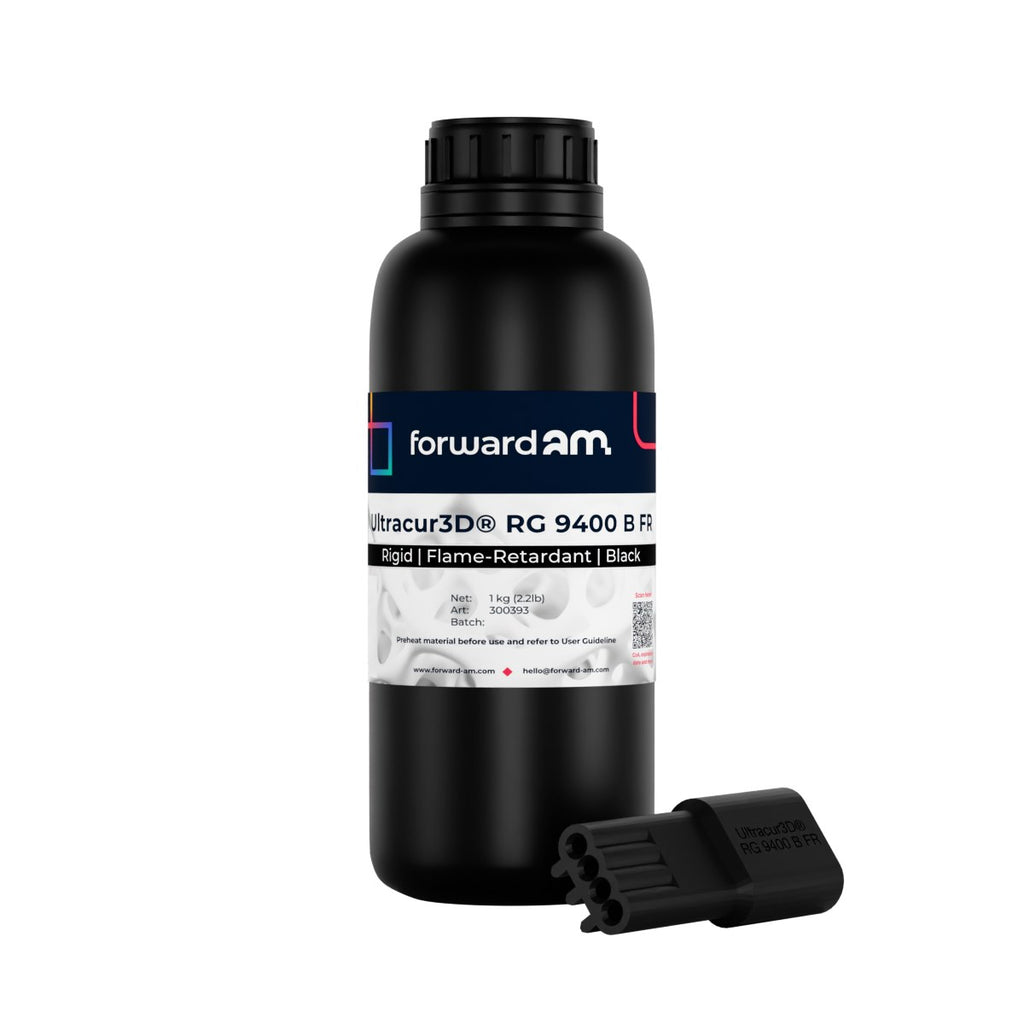

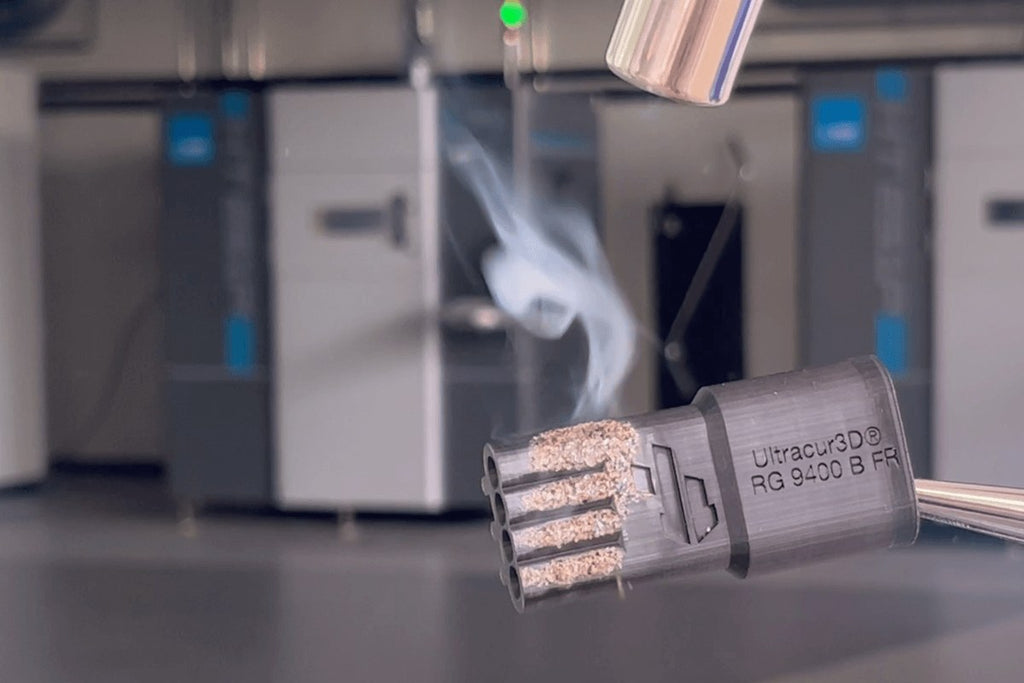

Forward AM la plantea para electrónica, útiles y plantillas a medida y recambios en entornos industriales. Su ficha incluye un conector eléctrico impreso antes y después de arder. Casos típicos: carcasas de cuadros y fuentes, soportes de placas, pasacables, tapas de baterías, piezas para interiores de tren con EN 45545-2 o prototipos aeronáuticos, porque supera además el ensayo vertical de 12 s de la FAR 25.853.
Compatibilidad: ¿funciona en tu impresora?
Sí, en DLP y en LCD. Forward AM la indica para LCD y DLP a 385 o 405 nm. En su guía da ajustes para la MiiCraft Ultra 125 y la Phrozen Sonic Mini 8K (405 nm), y para la MiiCraft Ultra 125 Y, la Rapid Shape i30+ y la Stratasys Origin One (385 nm). En la Formlabs Form 4 tiene perfil validado por Open Material Mode.
No necesitas impresora con cuba calefactada, pero sí precalentar el bote antes de usarla (lo explicamos abajo). Más máquinas en impresoras 3D de resina.
Propiedades técnicas
| Propiedad |
Valor |
Norma |
| Inflamabilidad |
V-0 (2-3 mm), V-1 (1,5 mm), HB (1 mm) |
UL 94 |
| Índice límite de oxígeno |
≥ 28 |
ISO 4589-2 |
| Hilo incandescente |
GWIT 825 °C / GWFI 960 °C |
IEC 60695-2-12/-13 |
| Módulo a tracción (UV / UV + térmico) |
3900 / 4200 MPa |
ASTM D638 |
| Resistencia a tracción (UV / UV + térmico) |
78 / 74 MPa |
ASTM D638 |
| Alargamiento a rotura |
3 % / 2 % |
ASTM D638 |
| Módulo / resistencia a flexión |
3400 MPa / 115 MPa |
ASTM D790 |
| Izod con / sin entalla |
20 J/m / 176 J/m |
ASTM D256 / D4812 |
| HDT a 0,45 MPa (UV / UV + térmico) |
255 / 280 °C |
ASTM D648 |
| HDT a 1,82 MPa (UV / UV + térmico) |
86 / 152 °C |
ASTM D648 |
| Temperatura de transición vítrea |
175 °C |
ASTM D4065 |
| Rigidez dieléctrica |
31 kV/mm |
DIN EN 60243-1 |
| Constante dieléctrica (1 MHz) |
3,4 |
IEC 62631-2-1 |
| Dureza |
88 Shore D |
ASTM D2240 |
| Absorción de agua (24 h) |
0,65 % |
ASTM D570 |
Parámetros de impresión
Con el tiempo, y sobre todo con frío, esta resina forma cristales y puede llegar a solidificarse en el bote. Por eso Forward AM pide precalentarla 5 horas a 60 °C, comprobar que no quedan grumos, agitar y verter despacio. A temperatura ambiente se mantiene líquida unos 2 días; después hay que volver a precalentar. Tiempos de partida a 100 µm: 8,75 s a 2 mW/cm², 5,8 s a 3, 4,4 s a 4 y 3,5 s a 5 mW/cm², iguales en 385 y 405 nm.
Postprocesado: lavado y curado
Dos opciones de Forward AM: 3 minutos en Ultracur3D Cleaner con ultrasonidos, enjuague y 3 minutos en alcohol isopropílico con ultrasonidos, aire comprimido y 30 minutos a 40 °C; o 3 a 4 minutos en IPA en un lavador con agitador magnético. Nunca más de 5 o 6 minutos de disolvente en total, o la pieza puede agrietarse.
Postcurado UV girando la pieza, por ejemplo 2 × 30 minutos por cara en una Form Cure v2 precalentada a 70 °C. El curado térmico opcional, 2 horas de rampa hasta 150 °C, 3 horas a 150 °C y 2 de bajada, sube el HDT a 1,82 MPa de 86 a 152 °C. Si alabea al curar, haz ciclos más cortos con pausas.
Seguridad y manipulación
Su ficha de seguridad indica que provoca lesiones oculares graves, irrita la piel, puede causar alergia cutánea y es tóxica para la vida acuática. Trabaja con guantes de nitrilo de 0,4 mm o más, gafas ajustadas y ventilación. Guárdala sin sol entre 0 y 40 °C, mejor en la parte alta del rango para que cristalice menos.
¿Cuál elegir? RG 9400 B FR frente a otras resinas de ingeniería
-
Si la pieza tiene que pasar UL 94 V-0: esta RG 9400 B FR, no hay otra en la gama.
-
Si solo necesitas temperatura y rigidez extrema para moldes: la Ultracur3D RG 3280.
-
Si te basta con 116 °C y no necesitas ignífuga: la Ultracur3D RG 1100.
-
Si es una carcasa que tiene que aguantar golpes: la Ultracur3D ST 45.
Todas en resinas de ingeniería y en resinas para altas temperaturas.
Para quién no es
Si no tienes una exigencia de fuego, pagas un extra que no aprovechas. Y si no puedes precalentar el bote a 60 °C durante horas, te va a dar guerra.
Preguntas frecuentes
¿Funciona en una impresora LCD de 405 nm?
Sí. Forward AM la indica para LCD y DLP a 385 o 405 nm, y da ajustes para la Phrozen Sonic Mini 8K, una LCD de escritorio: 8 s a 1,75 mW/cm² con capa de 100 µm. Necesitas una impresora abierta a resinas de terceros.
¿Es ignífuga de verdad?
Sí: UL 94 V-0 a 2, 2,5 y 3 mm según la ficha técnica de Forward AM. Por debajo baja la clasificación, V-1 a 1,5 mm y HB a 1 mm. Si tu pieza necesita V-0, diseña las paredes con al menos 2 mm.
¿Qué temperatura aguanta?
255 °C de HDT a 0,45 MPa con solo UV y 280 °C con el curado térmico, según la ficha técnica. A 1,82 MPa, que es carga alta, pasa de 86 a 152 °C con el térmico. Su Tg es de 175 °C.
¿Por qué llega sólida o con grumos?
Es normal. La guía de Forward AM explica que forma cristales con el tiempo, sobre todo con frío. Precaliéntala 5 horas a 60 °C, comprueba que no quedan grumos y agita. Se mantiene líquida unos 2 días a temperatura ambiente.
¿Necesita postcurado térmico?
No es obligatorio, pero sí lo recomendamos si la pieza va a trabajar caliente y con carga. Con UV ya tienes V-0 y 255 °C de HDT; el térmico, 3 horas a 150 °C, sube el HDT a 1,82 MPa de 86 a 152 °C.
¿Con qué se lava?
Con Ultracur3D Cleaner y alcohol isopropílico, 3 minutos cada uno en ultrasonidos, o solo IPA en un lavador con agitador durante 3 a 4 minutos. Forward AM pide no pasar de 5 o 6 minutos de disolvente en total para evitar grietas.
¿Sirve para piezas eléctricas?
Sí, es su terreno. Además del V-0 tiene 31 kV/mm de rigidez dieléctrica, CTI PLC 0 (600 V o más) y un hilo incandescente GWIT de 825 °C. Forward AM la propone para electrónica y muestra un conector eléctrico impreso sometido a llama.
¿Es negra o se puede teñir?
Es negra, la B del nombre. Forward AM no la ofrece en otro color. Los ensayos de fuego de la ficha están hechos sobre el material tal cual; si pintas o recubres la pieza, vuelve a validar su comportamiento al fuego.
¿Cuánto dura abierta?
Forward AM no publica una caducidad. Guárdala cerrada, sin sol, entre 0 y 40 °C según la ficha de seguridad. Cuanto más fría, antes cristaliza, así que cuenta con precalentar casi siempre antes de imprimir.
¿Es biocompatible?
No para uso sanitario. Forward AM publica que supera el ensayo de citotoxicidad ISO 10993-5 tras el curado térmico, pero no la declara biocompatible para productos médicos ni para contacto prolongado con la piel.
