HeyGears UltraCraft Reflex 2 Pro: impresora de resina 385 nm para producción en serie
La Reflex 2 Pro es la máquina más grande y más seria de la gama Reflex de HeyGears. Es una impresora LCD (MSLA) con luz de 385 nm, volumen de 230 × 144 × 350 mm y un sistema de iluminación propio, el OptiZone, que divide la luz en 1.032 zonas controladas por separado. HeyGears la plantea para pasar del prototipo a la producción: tandas de piezas iguales, piezas macizas, resinas técnicas y mucha altura útil.
No es una impresora para empezar. Es para talleres, ortopedia, calzado, utillaje y quien ya imprime en resina a diario y necesita volumen, repetibilidad y resinas de ingeniería.
Puntos clave
-
Volumen de impresión: 230 × 144 × 350 mm, 2,3 veces el de la Reflex original según HeyGears.
-
Altura Z de 35 cm: el fabricante habla de imprimir ortesis y calzado a tamaño real de una sola vez.
-
Luz de 385 nm (385+ nm) con motor de luz OptiZone de 1.032 zonas Mini-LED con lentes colimadoras.
-
Pantalla Amber Screen Pro de 10,7": transmisión de energía del 10 % (el doble que una LCD convencional del 5 %), hasta 35 W/m² y más de 6.000 horas de vida.
-
Píxel XY nativo de 40 μm, precisión de ±20 μm y capas de 20 a 250 μm.
-
Eje Z C5 con motor FOC en lazo cerrado: repetibilidad de ±2 μm con 80 kg de carga.
-
Calefacción en el rascador: lleva la resina de 10 a 22 °C en 6 minutos y la mantiene a ±1 °C.
-
Automatismos: recarga de resina con sensor ultrasónico, detección de restos de 0,15 mm y plataforma flotante autonivelante.
-
Conexión: USB, Wi-Fi y Ethernet (RJ-45). Se prepara y se controla con HeyGears Blueprint.
Para qué sirve y para quién es
La Reflex 2 Pro tiene sentido cuando la impresora trabaja muchas horas y el volumen importa. HeyGears la enfoca a producción en serie: llenar la plataforma de piezas, repetir la tanda y que salgan iguales. El motor OptiZone ajusta la zona iluminada al contorno de las piezas anidadas, así que no se expone resina en los huecos entre modelos. Según el fabricante, eso mejora el acabado y la precisión dimensional y deja menos restos en el tanque, con lo que filtras menos a menudo.
Los 35 cm de altura abren piezas que en una impresora de sobremesa normal tendrías que partir: plantillas y ortesis, hormas y suelas, carcasas, utillaje y moldes. HeyGears dice que también se pueden colocar piezas macizas en matriz para producir en lote, algo que en muchas LCD da problemas.
Tecnología: pantalla, luz y mecánica
Motor de luz OptiZone de 1.032 zonas
La Reflex 2 Pro usa 1.032 LED controlados de forma individual, cada uno con su lente colimadora, más una matriz de microlentes de doble cara. Según HeyGears, la luz sale muy colimada y uniforme y solo se enciende donde hay pieza.
Amber Screen Pro
La pantalla deja pasar un 10 % de la energía, el doble que una LCD convencional, y admite hasta 35 W/m² de intensidad de curado. Eso acorta la exposición por capa y permite trabajar con resinas de altas prestaciones. HeyGears la da por más de 6.000 horas de impresión (contraste y transmisión dentro de un 10 % de desviación tras 6.000 h), lo que equivale a un año de uso a 16 horas diarias, con 1 año de garantía. Está reforzada para aguantar la presión de resinas muy viscosas: 10.000 ciclos con 40 kg sin daños.
Calibración de luz MASK
El algoritmo de calibración visual MASK usa 86.020 zonas para compensar las diferencias de intensidad de la pantalla. HeyGears indica una uniformidad de luz igual o superior al 94 % y una precisión de impresión de 0,05 mm o mejor (medida en piezas de hasta 20 mm en XY).

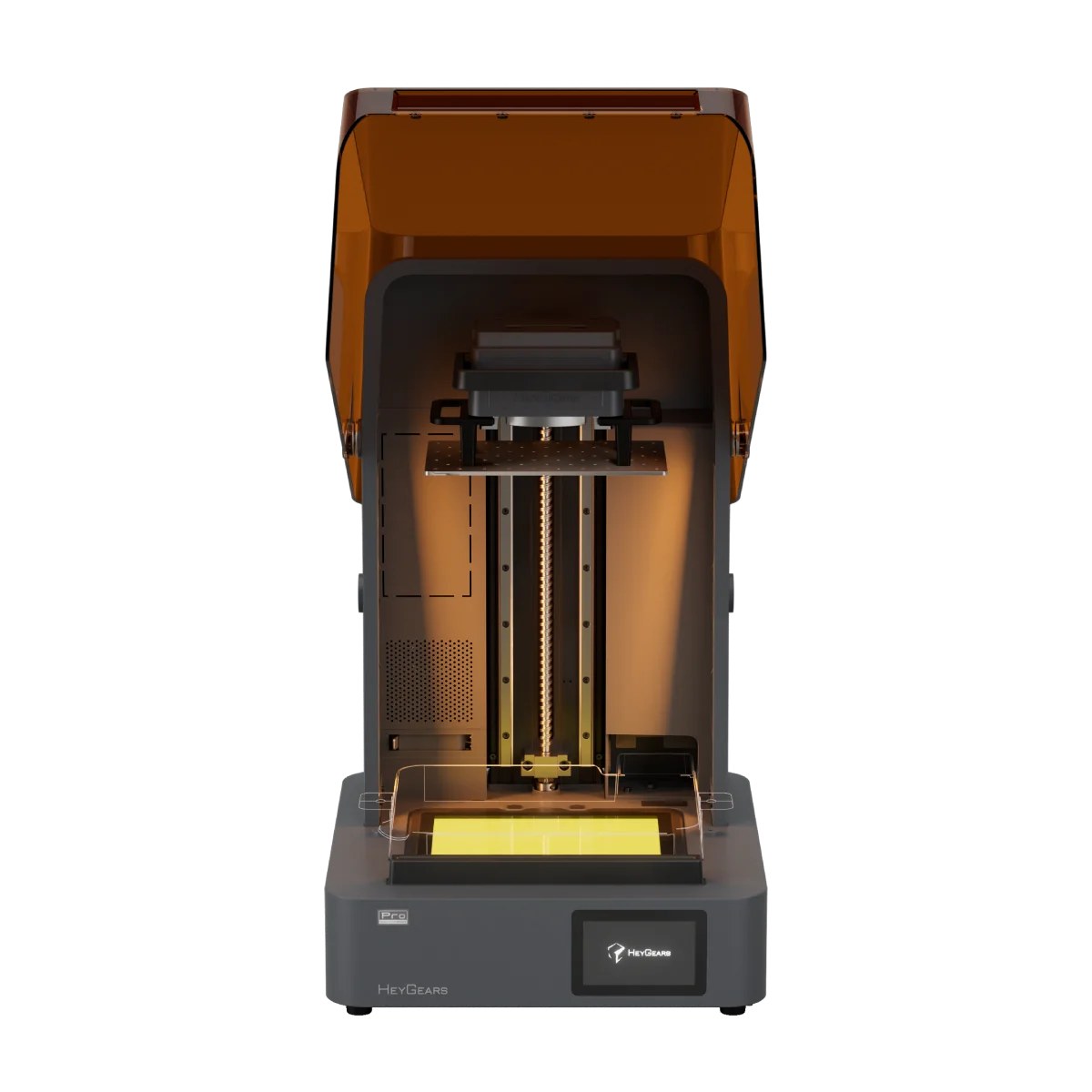

Eje Z C5 y motor FOC
El módulo de motor FOC trabaja en lazo cerrado con 25.600 micropasos por vuelta. Junto al husillo C5 posiciona con ±2 μm de repetibilidad incluso con 80 kg de carga, y mantiene el 99,6 % de los errores de espesor de capa dentro de ±2 μm a alta velocidad. La base es una pieza de fundición única, más rígida que un chasis de varias piezas,.
Automatismos que ahorran trabajo
-
Calefacción en el rascador: calienta y remueve la resina de 10 a 22 °C en 6 minutos y la mantiene a ±1 °C toda la impresión. Con resinas viscosas como la PAU20 a 35 °C, el tiempo de escurrido baja más de un 24 %.
-
Recarga automática: un sensor ultrasónico mide el nivel con ±0,5 mm y rellena el tanque desde el bote cuando hace falta.
-
Detección de restos: sensores de fuerza de 0,01 N detectan restos de 0,15 mm en el tanque y paran la impresión.
-
Nivelación automática: la plataforma flotante absorbe desniveles de hasta 240 μm.
Software HeyGears Blueprint
La Reflex 2 Pro se vincula a Blueprint Studio (Windows y macOS) y a la app Blueprint Go (Android e iOS). Blueprint orienta, coloca, genera soportes, repara mallas y lamina con perfiles por material, grosor de capa y tipo de pieza. Se actualiza por OTA y permite mandar trabajos y ver la impresora desde el móvil.
Compatibilidad: resinas y Pulsing Release Module 2
Esta impresora trabaja a 385 nm y está pensada para las resinas UltraPrint de HeyGears, con perfiles ya ajustados en Blueprint. Según la tabla de compatibilidad oficial, con la Reflex 2 Pro puedes usar, entre otras, PAS10, PAP10, PAF10, PAU11, PAWR10, PAT10, PAH10, PAM10 y PAWW20.
Las resinas de ingeniería más exigentes necesitan el Pulsing Release Module 2: PAC10 calcinable, PAE10 elástica, PAU20 de utillaje y PAH270 de alta temperatura. El módulo no va incluido con la impresora. Lo tienes en el kit Pulsing Release Module 2 para Reflex 2 y 2 Pro (módulo y tanque) o como módulo suelto, que siempre va con el tanque Pulsing Release de la serie Reflex 2.
¿Qué hace el Pulsing Release? Infla y desinfla la película del tanque en cada capa para despegar la pieza con menos fuerza. Con la versión 2, HeyGears habla de hasta un 60 % menos de soportes y hasta un 54 % menos de superficie de contacto. Las lavables al agua PAWW10 y PAWW20 no son compatibles con el módulo.
Sobre resinas de otras marcas: HeyGears ofrece el modo Open Material en Blueprint para las series Reflex/Reflex Turbo y RS/RS Turbo, pero a fecha de hoy no lo anuncia para la Reflex 2 Pro. Si piensas usarla con resinas de terceros, pregúntanos antes.
Especificaciones técnicas
| Tecnología |
LCD (MSLA) |
| Pantalla |
Amber Screen Pro de 10,7" |
| Longitud de onda |
385+ nm |
| Fuente de luz |
OptiZone, 1.032 zonas Mini-LED |
| Volumen de impresión |
230 × 144 × 350 mm |
| Píxel XY nativo |
40 μm |
| Precisión |
±20 μm |
| Grosor de capa |
20-250 μm |
| Eje Z |
Husillo grado C5 con motor FOC en lazo cerrado |
| Calefacción de resina |
Rascador calefactado, ±1 °C |
| Nivelación |
Automática, absorbe hasta 240 μm |
| Detección de restos |
0,15 mm |
| Interfaces externas |
Módulo de purificación GreenPrint, Pulsing Release Module 2, Ethernet RJ-45 |
| Conectividad |
USB, Wi-Fi, LAN |
| Dimensiones |
430 × 445 × 715 mm |
| Peso |
29,7 kg |
| Potencia nominal |
750 W |
| Alimentación |
100-240 V, 50/60 Hz |
| Idiomas de la interfaz |
Inglés y chino simplificado |
Qué viene en la caja
Impresora, rascador calefactado, tapa de recarga de resina, cable de corriente, herramienta para retirar piezas, tanque de resina, plataforma de impresión, llave en T, guía rápida y guía de servicio posventa.
Instalación, uso y postprocesado
Pesa casi 30 kg: HeyGears pide que la coloquen dos personas sobre una mesa plana. En el primer arranque la propia impresora te guía: idioma, red y vinculación con Blueprint Studio mediante un código. Para la recarga automática, HeyGears recomienda poner en el bote el pulsador que viene con la impresora.
Después, lavado y curado. HeyGears tiene la UltraCraft Wash y la UltraCraft Cure, y la impresora tiene conexión para el sistema de purificación UltraCraft. Tienes más opciones en máquinas de lavado y curado y alcohol y postprocesado.
Recambios de la serie Reflex 2: tanque normal, plataforma perforada, rascador calefactado y pantalla LCD.
¿Cuál elegir? Reflex 2 Pro, Reflex Turbo o RS Turbo
|
Reflex 2 Pro |
Reflex Turbo |
Reflex RS Turbo |
| Longitud de onda |
385+ nm |
385+ nm |
405 nm |
| Volumen |
230 × 144 × 350 mm |
192 × 121 × 220 mm |
222 × 122 × 228 mm |
| Píxel XY |
40 μm |
33 μm |
29,7 μm |
| Resinas de ingeniería (PAU20, PAH270, PAE10, PAC10) |
Sí, con Pulsing Release Module 2 |
Sí, con Pulsing Release Module |
No |
| Calefacción de resina |
Rascador calefactado incluido |
Bandeja calefactada incluida |
Solo con tanque calefactado opcional |
| Peso |
29,7 kg |
25 kg |
20 kg |
Si necesitas altura, producción en serie o piezas macizas grandes, la Reflex 2 Pro. Si quieres resinas técnicas de 385 nm en un formato más contenido, la Reflex Turbo. Si lo tuyo son miniaturas, figuras y prototipos de detalle, la Reflex RS Turbo. Tienes más modelos en nuestra colección de impresoras 3D de resina.
Para quién no es
- Para quien empieza en resina o imprime de vez en cuando: es mucha máquina y ocupa y pesa mucho.
- Para usar resinas de otras marcas: HeyGears no anuncia el modo Open Material para este modelo.
- Para miniaturas: el píxel de 29,7 μm de la RS Turbo da más detalle.
Preguntas frecuentes
¿Qué longitud de onda usa la Reflex 2 Pro?
385 nm (385+ nm según HeyGears). Está pensada para las resinas UltraPrint de HeyGears, con perfiles ya ajustados en Blueprint.
¿Cuál es su volumen de impresión?
230 × 144 × 350 mm. Según HeyGears, 2,3 veces el volumen de la Reflex original, con 35 cm de altura útil.
¿Lleva incluido el Pulsing Release Module?
No. En la caja vienen la impresora, el rascador calefactado, el tanque normal y la plataforma. El Pulsing Release Module 2 se compra aparte y es obligatorio para PAC10, PAE10, PAU20 y PAH270.
¿Puedo usar resinas de otras marcas?
HeyGears la vende como compatible con todas las resinas de la serie Reflex. El modo Open Material para resinas de terceros solo lo anuncia, por ahora, para Reflex/Reflex Turbo y RS/RS Turbo. Consúltanos antes de comprar si es tu caso.
¿Qué software necesito?
HeyGears Blueprint Studio para Windows o macOS y, si quieres, la app Blueprint Go para seguir las impresiones desde el móvil.
¿Cuánto dura la pantalla?
HeyGears da más de 6.000 horas de impresión para la Amber Screen Pro, con 1 año de garantía. La pantalla es modular y se cambia como recambio.
¿Cómo se envía?
La enviamos desde nuestro distribuidor oficial de HeyGears en Europa.
